Установка резьбовых втулок в напечатанные детали для прочных соединений

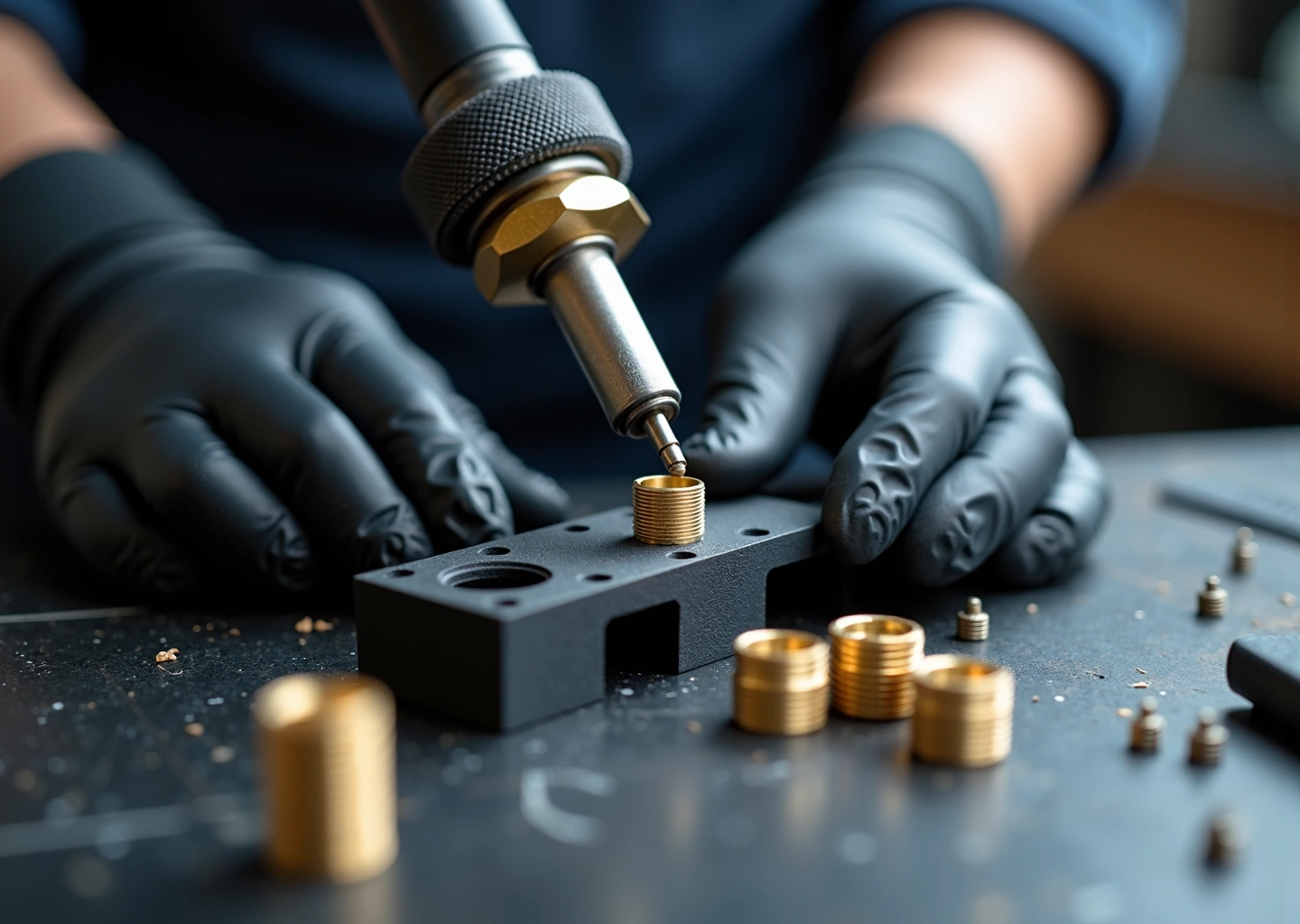

Рабочий стол с 3D‑деталью, латунными резьбовыми втулками и инструментами для установки

Резьбовые втулки — ключ к надёжным соединениям в 3D‑печати для дома. В статье подробно рассмотрим типы втулок, выбор по материалам, проектирование посадочных мест, пошаговые методы установки (heat‑set, пресс, ультразвук, клей) и практические советы по предотвращению поломок и увеличению ресурса соединений.

Обзор типов резьбовых втулок и проектирование посадочных мест

Когда мы говорим о создании по-настоящему функциональных деталей на домашнем 3D-принтере, рано или поздно встаёт вопрос о надёжных резьбовых соединениях. Нарезать резьбу прямо в пластике — решение временное и подходящее лишь для минимальных нагрузок. Для всего остального существуют резьбовые втулки. Но их так много, что легко растеряться. Давайте разберёмся в основных типах, их особенностях и, что самое важное, как правильно спроектировать под них посадочные места в ваших моделях.

Основные типы резьбовых втулок

Выбор правильной втулки — это половина успеха. Каждый тип имеет свои сильные и слабые стороны, которые напрямую зависят от материала детали и предполагаемых условий эксплуатации.

  • Латунные втулки для горячей запрессовки (Heat-set). Это, пожалуй, самый популярный и универсальный вариант для домашней 3D-печати. Втулка имеет внешнюю насечку и устанавливается в предварительно напечатанное отверстие с помощью нагретого паяльника. Латунь быстро проводит тепло, плавит пластик вокруг себя, и после остывания полимер надёжно застывает в насечках, создавая очень прочное соединение, устойчивое к проворачиванию и вырыванию. Они отлично работают с термопластами, такими как PLA, PETG и ABS.
  • Втулки для холодной запрессовки (Press-fit). У этих втулок тоже есть наружная насечка, но устанавливаются они без нагрева, простым вдавливанием в отверстие чуть меньшего диаметра. Это быстрый и простой метод, не требующий специального инструмента, кроме тисков или струбцины. Однако прочность такого соединения на вырыв обычно ниже, чем у heat-set, и есть риск растрескивания хрупкого пластика (особенно PLA) при установке. Идеальны для ситуаций, где нагрев детали нежелателен.
  • Вкручиваемые втулки (Screw-in). Эти вставки имеют агрессивную наружную резьбу и, по сути, сами нарезают себе путь в пластике. Они обеспечивают превосходную устойчивость к вырыванию и прокручиванию, что делает их отличным выбором для деталей под высокой нагрузкой. Но их установка требует аккуратности, чтобы избежать раскалывания детали. Лучше всего они показывают себя в более вязких и прочных пластиках, таких как ABS, Nylon или композиты.
  • Ультразвуковые вставки. Это промышленные собратья heat-set втулок. Вместо тепла для расплавления пластика используется ультразвуковая вибрация. Метод очень быстрый и точный, но требует дорогостоящего оборудования, поэтому в хоббийной практике практически не встречается. Мы упоминаем его для полноты картины.
  • Втулки из других материалов. Помимо стандартной латуни, существуют втулки из нержавеющей стали (для влажных сред или контакта с пищевыми продуктами) и нейлона (для электроизоляции или когда требуется минимизировать вес). Принцип их установки схож с латунными аналогами.

Как выбрать втулку под конкретную задачу?

Выбор зависит от трёх ключевых факторов: нагрузки, частоты сборки и температуры.

Нагрузка. Для декоративных элементов или крышек корпусов, где винт просто фиксирует деталь без особых усилий, подойдут даже пресс-фит втулки. Для часто используемых ручек, кронштейнов или корпусных деталей, которые будут нести вес, ваш выбор — heat-set. Если же вы проектируете петли, несущие элементы или крепления, которые будут испытывать постоянные динамические или высокие статические нагрузки, стоит посмотреть в сторону вкручиваемых втулок из стали.

Частота сборок/разборок. Если соединение собирается один раз и навсегда, любой тип справится. Но если вы планируете регулярно разбирать узел, то пресс-фит втулки могут со временем расшатать пластик. Heat-set втулки показывают себя гораздо лучше, выдерживая десятки циклов. Например, в PLA соединение выдержит 20–30 сборок, а в более прочном ABS или Nylon — до 50–70 циклов без заметной потери прочности.

Температура эксплуатации. Здесь всё диктует материал самой детали. Если ваше изделие будет работать при температуре выше 50-60 °C (например, в автомобиле летом или рядом с электроникой), забудьте про PLA. Этот пластик размягчается, и втулка просто выпадет. Для таких задач используйте PETG (до 70-80 °C) или ABS (до 90-100 °C).

Проектирование посадочных мест: правила хорошего тона

Правильно спроектированное отверстие — залог того, что втулка сядет крепко и не разрушит деталь. Вот несколько ключевых правил.

Толщина стенок. Это самый важный параметр. Золотое правило: толщина пластика вокруг втулки («мясо») должна быть не меньше её наружного диаметра. Минимально допустимое значение — 2.5 мм, но для надёжности лучше закладывать 3–5 мм. Если стенка будет тоньше, она может треснуть при установке втулки или при затяжке винта. Если сделать стенку толще нет возможности, усильте это место рёбрами жёсткости или локальным утолщением (бобышкой) вокруг отверстия.

Размеры и допуски отверстия. Здесь нет единого рецепта, так как каждый принтер и каждый пластик имеют свои особенности усадки.

  • Для heat-set втулок отверстие должно быть чуть меньше наружного диаметра втулки, чтобы расплавленному пластику было куда деваться. Хорошей отправной точкой для втулки M3 (наружный диаметр около 4.2-4.5 мм) будет отверстие диаметром 3.3 мм для PLA, 3.4 мм для PETG и 3.5 мм для ABS.
  • Для пресс-фит втулок, наоборот, нужен натяг. Отверстие проектируется на 0.05–0.15 мм меньше наружного диаметра втулки. Точное значение подбирается экспериментально.

Всегда печатайте небольшой тестовый кубик с несколькими отверстиями разного диаметра (с шагом 0.1 мм), чтобы найти идеальный размер для вашего конкретного случая.

Ориентация печати. Для получения максимально точных и круглых отверстий, печатайте деталь так, чтобы ось отверстия была вертикальна (перпендикулярна слоям печати). Горизонтальные отверстия часто получаются слегка овальными и требуют постобработки сверлом.

Длина втулки и глубина вкручивания винта. Чем длиннее втулка, тем больше площадь её сцепления с пластиком и тем выше сопротивление вырыванию. Старайтесь выбирать втулку такой длины, чтобы она была не менее 1.5 диаметров резьбы. Для надёжной фиксации винт должен входить в втулку на всю её глубину, полностью задействуя резьбу.

Производители втулок, такие как McMaster-Carr или Misumi, обычно предоставляют подробные чертежи и таблицы с рекомендуемыми размерами посадочных отверстий. Не ленитесь заглядывать в них. Вот примерный ориентир для популярных heat-set втулок:

Резьба Материал детали Рекомендуемый диаметр отверстия, мм Минимальная глубина отверстия, мм
M3 PLA 3.3 6.5
M3 PETG/ABS 3.4 — 3.5 6.5
M4 PLA 4.3 8.5
M4 PETG/ABS 4.4 — 4.5 8.5

Помните, что эти цифры — лишь отправная точка. Финальный результат всегда зависит от калибровки вашего принтера и конкретной марки пластика. Поэтому главный совет остаётся неизменным: печатайте тестовые образцы. Это сэкономит вам массу времени, нервов и материала в будущем.

Пошаговые методы установки и практические советы по предотвращению проблем

Когда теория проектирования осталась позади, наступает самый ответственный момент – установка втулки в деталь. Правильно выполненная операция превратит кусок пластика в надёжное и функциональное изделие, а ошибка может отправить многочасовую печать в мусорное ведро. Давайте разберёмся в тонкостях каждого метода установки.

Установка впаиваемых втулок (Heat-set)

Это, пожалуй, самый популярный и надёжный метод для домашних мастерских. Процесс напоминает хирургическую операцию, где важны точность, выдержка и правильный инструмент.

Что понадобится:

  • Паяльник с регулировкой температуры. Мощности 30-40 Вт обычно достаточно.
  • Специальная насадка для втулок. Это полый цилиндрический наконечник, который равномерно прогревает втулку по всему периметру. Если такой нет, можно аккуратно использовать обычное жало, но результат будет менее предсказуемым.
  • Пинцет для удержания горячей втулки.

Пошаговая инструкция:

  1. Подготовка. Убедитесь, что отверстие в детали чистое, без остатков поддержек и «паутины». Диаметр отверстия должен быть чуть меньше внешнего диаметра втулки, чтобы расплавленный пластик заполнил все насечки.
  2. Настройка температуры. Это ключевой параметр. Слишком низкая температура не позволит пластику расплавиться, и вы сломаете деталь. Слишком высокая – пластик вокруг отверстия потечёт, образуя некрасивый наплыв, а соединение потеряет прочность. Вот примерные ориентиры:
    • PLA: 210–230°C
    • PETG: 230–250°C
    • ABS: 240–260°C
    • Nylon: 260–280°C

    Всегда начинайте с нижней границы диапазона и проведите тест на ненужном куске пластика.

  3. Процесс впайки. Наденьте втулку на холодную насадку паяльника. Расположите её строго перпендикулярно поверхности детали над отверстием. Включите паяльник и дождитесь, пока он наберёт заданную температуру. Плавно, без сильного давления, начните погружать втулку в пластик. Она должна входить под собственным весом и весом паяльника. Процесс занимает от 5 до 12 секунд.
  4. Контроль и охлаждение. Как только верхний край втулки сравняется с поверхностью детали, быстро и аккуратно уберите паяльник. Не пытайтесь сразу же поправить втулку. Дайте пластику остыть и зафиксировать её в течение 10-15 секунд. Правильно установленная втулка сидит ровно, а вокруг неё образуется тонкое, едва заметное колечко расплавленного пластика.

Типичные ошибки и их решение:

  • Втулка вошла криво. Не паникуйте. Пока пластик не остыл окончательно, можно быстро вставить в неё винт и использовать его как рычаг для выравнивания. Если момент упущен, можно снова кратковременно прогреть втулку паяльником и повторить попытку.
  • Вокруг втулки большой наплыв пластика. Вы перегрели деталь или слишком сильно давили. Этот излишек можно аккуратно срезать модельным ножом после полного остывания. В будущем уменьшите температуру или время воздействия.
  • Втулка провалилась слишком глубоко. Это происходит из-за чрезмерного давления. Такое соединение, скорее всего, будет непрочным. Деталь, к сожалению, испорчена.

Запрессовка втулок (Press-fit)

Этот метод не требует нагрева, что делает его идеальным для термочувствительных пластиков вроде PLA. Вся суть в создании соединения с натягом, где упругость пластика надёжно удерживает втулку.

Что понадобится:

  • Струбцина, тиски или небольшой ручной пресс.
  • Оправка (кусок металлического стержня или болт подходящего диаметра) для равномерного распределения давления.

Пошаговая инструкция:

  1. Подготовка отверстия. Здесь точность решает всё. Диаметр отверстия должен быть на 0.05–0.15 мм меньше внешнего диаметра втулки. Такой маленький зазор создаст необходимое напряжение для фиксации. Точное значение подбирается экспериментально для вашего принтера и пластика.
  2. Процесс запрессовки. Поместите втулку на отверстие. Сверху установите оправку. Медленно и равномерно сжимайте конструкцию тисками или струбциной, следя за тем, чтобы втулка входила строго вертикально. Любой перекос может привести к растрескиванию детали.
  3. Когда использовать клей. Если соединение будет подвергаться сильным вибрациям или циклическим нагрузкам, можно усилить его, нанеся на втулку каплю термостойкого эпоксидного или метакрилатного клея перед запрессовкой. Это превратит соединение практически в монолитное.

Типичные ошибки:

  • Стенка детали треснула. Самая частая проблема. Причина – слишком маленький диаметр отверстия или недостаточная толщина стенок. Увеличьте диаметр отверстия на 0.05 мм или перепроектируйте деталь с более толстыми стенками.
  • Втулка не держится. Отверстие слишком большое. Деталь можно попробовать спасти, установив втулку на эпоксидный клей.

Вкручиваемые втулки (Screw-in)

Эти втулки сами нарезают резьбу в пластике благодаря своей внешней резьбе. Они обеспечивают отличную защиту от проворота.

Что понадобится:

  • Сверло нужного диаметра.
  • Метчикодержатель или специальный инструмент для установки.

Процесс установки:
Всё довольно просто. Сначала в напечатанной детали просверливается отверстие строго рекомендованного производителем втулок диаметра. Затем втулка аккуратно вкручивается в это отверстие. Важно сохранять перпендикулярность, чтобы не повредить пластик. Использование метчикодержателя даёт лучший контроль над процессом. Этот метод отлично подходит для более мягких и вязких пластиков, таких как Nylon, но может вызывать растрескивание в хрупких, например, в некоторых видах PLA.

Промышленные методы: краткий обзор

Для полноты картины стоит упомянуть и методы, которые вы вряд ли будете использовать дома, но которые применяются в серийном производстве. Основной из них – ультразвуковая установка. Специальный аппарат (сонотрод) прижимает втулку к детали и генерирует высокочастотные вибрации. Трение мгновенно расплавляет пластик точно в зоне контакта, и втулка идеально садится на место. Это очень быстрый и точный метод, но оборудование стоит тысячи долларов.

Проверка качества и советы по экономии

Как понять, что втулка установлена правильно?

  • Визуальный осмотр. Она должна сидеть ровно, заподлицо с поверхностью или чуть утоплена. Вокруг нет больших наплывов или трещин.
  • Тест на проворот. Вкрутите винт и попробуйте затянуть его с разумным усилием. Для PLA с резьбой М3 это около 0.3–0.5 Н·м. Втулка не должна проворачиваться в своём гнезде.
  • Тест на вырыв. Аккуратно попробуйте потянуть за вкрученный винт. Втулка должна оставаться на месте.

Чтобы сэкономить время и материал, всегда печатайте небольшую тестовую деталь с несколькими отверстиями разного диаметра (например, с шагом 0.1 мм). Так вы сможете подобрать идеальные параметры для каждого типа втулок и пластика, не рискуя испортить основное изделие. Это простое действие сэкономит вам массу нервов и денег в долгосрочной перспективе.

Часто задаваемые вопросы о втулках в 3D‑печати

Конечно, после детального разбора методов установки всегда остаются небольшие, но важные вопросы. Я собрала самые частые из них в этом разделе, чтобы у вас под рукой были быстрые и практичные ответы.

Какой тип втулки лучше всего подходит для PLA, PETG, ABS или Nylon?

Выбор зависит от свойств пластика.

  • Для PLA: Идеальный вариант — втулки для горячей запрессовки (heat-set). PLA плавится при низкой температуре, поэтому втулка легко входит и надёжно фиксируется после остывания. Прессовые втулки (press-fit) использовать можно, но с осторожностью, так как PLA довольно хрупкий и может треснуть при запрессовке.
  • Для PETG: Тоже отлично подходят heat-set втулки. PETG более вязкий и прочный, чем PLA, поэтому он хорошо переносит и прессовые втулки, которые обеспечивают очень крепкое соединение за счёт упругости материала.
  • Для ABS/ASA: Однозначно heat-set. Эти материалы имеют более высокую температуру стеклования, что делает процесс установки контролируемым и надёжным. Пластик вокруг втулки расплавляется и застывает, создавая монолитное соединение.
  • Для Nylon: Лучше всего себя показывают heat-set втулки, но для них потребуется более высокая температура паяльника (около 260–280°C). Нейлон очень прочный и износостойкий, поэтому прессовые втулки также являются отличным выбором, особенно если нагрев детали нежелателен.

Какие размеры отверстий делать для втулок и как их откалибровать под свой принтер?

Точные размеры — ключ к успеху, но они всегда требуют небольшой подстройки. Вот отправные точки.

  • Heat-set втулки: Диаметр отверстия должен быть немного меньше внешнего диаметра тела втулки, чтобы расплавленному пластику было куда смещаться. Для популярных втулок M3 начните с таких значений:
    • PLA: 4.0 мм
    • PETG: 4.1 мм
    • ABS: 4.2 мм
  • Press-fit втулки: Здесь нужен натяг. Отверстие должно быть меньше внешнего диаметра втулки на 0.05–0.15 мм. Например, для втулки диаметром 4.2 мм попробуйте напечатать отверстие 4.1 мм.

Важно: У каждого принтера и даже у каждой катушки пластика есть свои погрешности. Лучшая практика — напечатать небольшой тестовый блок с несколькими отверстиями, отличающимися на 0.05 мм, и найти идеальный размер для вашей комбинации оборудования и материала.

Можно ли устанавливать втулки в тонкие стенки?

Можно, но с большим риском. Если стенка вокруг втулки слишком тонкая, она может треснуть при установке или при затягивании винта.

  • Золотое правило: Толщина стенки вокруг втулки должна быть не меньше её внешнего диаметра. Если втулка 5 мм в диаметре, то «мяса» вокруг неё должно быть тоже минимум 5 мм, что означает общий диаметр посадочного места 15 мм. Минимально допустимая толщина стенки — 2.5 мм.
  • Как минимизировать риск: Если конструкция не позволяет сделать стенку толще, увеличьте количество периметров в слайсере для этой области. Можно также добавить в модель рёбра жёсткости вокруг посадочного места. При установке heat-set втулки используйте минимально возможную температуру и не давите слишком сильно.

Насколько долговечны такие соединения и сколько раз можно вкручивать винт?

Долговечность удивляет. Правильно установленная латунная втулка практически вечна. Ограничением становится износ пластика вокруг неё.

  • Heat-set в PLA: Выдерживает около 20–30 циклов закручивания-раскручивания.
  • Heat-set в PETG и ABS: Спокойно переживает 50–70 циклов.
  • Press-fit: Показатели схожи, около 30–40 циклов, после чего натяг может ослабнуть.

Чтобы соединение служило дольше, не перетягивайте винты и используйте качественный крепёж без заусенцев на резьбе.

Что использовать, если нужна повышенная прочность?

Если ожидаются большие нагрузки на вырыв или проворот, стандартное решение можно усилить.

  • Усиление: Используйте более длинные втулки — они распределяют нагрузку на большую площадь. Также можно зафиксировать прессовую втулку на двухкомпонентный эпоксидный клей.
  • Альтернативы: Самое надёжное решение — сквозной болт с гайкой и шайбой. Ещё один вариант — смоделировать в детали шестигранное углубление под обычную гайку и вставить её туда в процессе печати (поставив паузу) или после.

Что делать, если втулка прокручивается или выпадает?

Это распространённая проблема, но она решаема.

  • Если втулка прокручивается: Скорее всего, отверстие было слишком большим или вы перегрели деталь при установке. Решение — аккуратно извлечь втулку, обезжирить её и посадочное место, а затем вклеить на эпоксидный клей.
  • Если втулка выпадает (вытягивается): Причина та же — недостаточное сцепление с пластиком. Лечение аналогичное: эпоксидный клей. Чтобы этого не случалось в будущем, уменьшите диаметр отверстия в модели или используйте более длинную втулку.

Как подобрать правильную длину винта?

Это критически важный момент. Слишком короткий винт не будет держать, а слишком длинный — сломает деталь.

  • Винт должен входить в втулку на всю её длину, чтобы задействовать все витки резьбы.
  • Отверстие под втулкой в детали должно быть глубже, чем сама втулка, хотя бы на 1–2 мм. Это нужно, чтобы винт, даже если он окажется чуть длиннее, не упёрся в дно отверстия и не выдавил втулку наружу.

Нужно ли прогревать деталь перед установкой втулки?

Нет, в этом нет необходимости. Для heat-set втулок локального нагрева от паяльника более чем достаточно. Прогрев всей детали, особенно из PLA, может привести к её деформации. Для прессовых втулок установка производится «на холодную».

Как контролировать момент затяжки и не сорвать резьбу?

Срыв резьбы — это когда вы прилагаете слишком большое усилие, и винт начинает прокручиваться, разрушая пластик вокруг втулки.

  • Инструмент: Идеальный вариант — динамометрическая отвёртка, но она есть не у всех.
  • Практический совет: Затягивайте винт до тех пор, пока не почувствуете уверенное сопротивление. После этого доверните ещё на четверть оборота, не больше.
  • Тестируйте на образцах: Лучший способ научиться «чувствовать» момент — напечатать несколько тестовых кубиков, установить в них втулки и намеренно затягивать винты до срыва. Так вы поймёте предел прочности для конкретного пластика. Ориентировочные значения для винта М3 в PLA — 0.3–0.5 Н·м, а для М4 в ABS — 0.7–1 Н·м.

Выводы и практические рекомендации для домашних проектов

Пройдя путь от теории к практике, мы разобрали множество нюансов, касающихся резьбовых втулок. Теперь давайте соберём все знания воедино и сформулируем чёткие рекомендации, которые помогут вам в домашних проектах. Главная цель — не просто установить втулку, а создать соединение, которое будет служить долго и надёжно, будь то простая шкатулка или функциональный кронштейн для монитора.

Первое, с чем стоит определиться, это сфера применения вашей детали. Не все соединения требуют одинаковой прочности, и выбор правильного подхода сэкономит вам время и материалы. Вот простое правило для выбора решения в зависимости от задачи:

  • Лёгкие декоративные элементы и корпуса. Для деталей, которые не несут нагрузки и редко разбираются, например, крышки корпусов или декоративные панели, идеально подходят латунные втулки с термовпайкой (heat-set) в детали из PLA или PETG. Они просты в установке, доступны и обеспечивают достаточную прочность для фиксации винтов без чрезмерной затяжки.
  • Функциональные крепления с периодической разборкой. Если вы создаёте деталь, которую придётся время от времени разбирать, например, крепление для камеры или сменные части инструмента, стоит обратить внимание на PETG или ABS в качестве материала. Втулки с термовпайкой здесь всё ещё хороший вариант, но пресс-фит втулки (press-fit) могут оказаться надёжнее, так как их установка не связана с повторным нагревом пластика, который может ослабить соединение со временем. Они выдерживают большее количество циклов сборки, до 50–70 в ABS.
  • Несущие и нагруженные соединения. Для деталей, которые испытывают постоянную статическую или динамическую нагрузку, вибрацию или требуют сильной затяжки, выбор очевиден — это инженерные пластики вроде ABS, Nylon или композитов. Здесь лучшим решением будут ввинчиваемые (screw-in) или пресс-фит втулки, установленные с дополнительной фиксацией на эпоксидный клей. Такое соединение способно выдерживать момент затяжки до 2 Н·м и выше, обеспечивая максимальную надёжность.

Чтобы избежать досадных ошибок и не испортить почти готовую деталь, полезно иметь под рукой короткий чек-лист. Пройдитесь по этим пунктам перед тем, как приступить к установке втулок в ваш финальный проект.

  1. Выбор втулки. Определитесь с типом (термовпайка, пресс-фит, ввинчиваемая), материалом (латунь, нержавеющая сталь) и размером (M3, M4) исходя из предполагаемой нагрузки и материала детали. Для влажных условий лучше подойдёт нержавеющая сталь.
  2. Проектирование посадочного места. Это критически важный этап. Убедитесь, что толщина стенок вокруг отверстия составляет не менее 2.5-3 мм. Задайте правильный диаметр отверстия с учётом типа втулки и пластика (например, для M3 heat-set в PLA — около 3.3 мм, а для ABS — 3.5 мм). Не забудьте про небольшую фаску для удобства установки. Подробнее о проектировании можно почитать в специализированных статьях, например, в этой статье о проектировании резьбовых соединений.
  3. Подготовка инструментов. Для термовпайки вам понадобится паяльник с подходящей насадкой и контролем температуры. Для пресс-фит — тиски или небольшой ручной пресс. Для всех методов — штангенциркуль для контроля размеров и тестовые образцы пластика.
  4. Тестирование на образцах. Никогда не устанавливайте втулку сразу в готовую деталь. Напечатайте несколько небольших кубиков с отверстиями разного диаметра (с шагом 0.05 мм) и отработайте на них процесс. Найдите идеальную температуру и время для пайки или оптимальное усилие для запрессовки. Проверьте, насколько крепко держится втулка, попробовав вырвать её или провернуть.

Когда вы переходите от теории к практике, важно правильно расставить приоритеты. Главный принцип — сначала прототип, потом чистовая установка. Потратив 15 минут на печать тестового блока, вы можете сэкономить часы на перепечатке сложной детали. Всегда выбирайте втулку, исходя из материала детали и нагрузки. Если сомневаетесь между двумя вариантами, отдавайте предпочтение более надёжному механически. Например, между термовпайкой и пресс-фитом для ответственного узла лучше выбрать второй, так как он обеспечивает более предсказуемый результат. И обязательно тестируйте соединение на прочность, в том числе проверяя момент затяжки. Вам не всегда нужен динамометрический ключ, но стоит попробовать затянуть винт до срыва резьбы на тестовом образце, чтобы понимать пределы прочности вашего соединения.

Наконец, несколько советов по долгосрочному использованию деталей с резьбовыми втулками. Металлическая резьба — это надёжно, но не вечно.

  • Регулярно проверяйте затяжку в ответственных соединениях, особенно если деталь подвергается вибрациям.
  • Будьте осторожны с температурой. Помните, что деталь из PLA может деформироваться уже при 50-60°C, что приведёт к ослаблению посадки втулки. Не оставляйте такие изделия на солнце или в машине.
  • Заменяйте изношенные соединения. Если вы заметили, что втулка начала прокручиваться или винт больше не затягивается с нужным усилием, лучше заменить её. Иногда можно установить втулку большего размера в то же отверстие, предварительно рассверлив его.
  • Храните втулки правильно. Держите их в сухом месте, чтобы избежать окисления, особенно это касается латуни. Покупка втулок небольшой партией у одного проверенного поставщика гарантирует стабильность размеров и качества.

Теперь у вас в руках есть все необходимые знания, чтобы превратить ваши 3D-модели из простых прототипов в по-настоящему функциональные и долговечные изделия. Не бойтесь пробовать, ошибаться на образцах и находить лучшие решения для своих задач. Смело беритесь за паяльник и создавайте вещи, которые будут служить верой и правдой долгие годы!
