Термобокс для 3D-принтера: зачем он нужен и как сделать своими руками

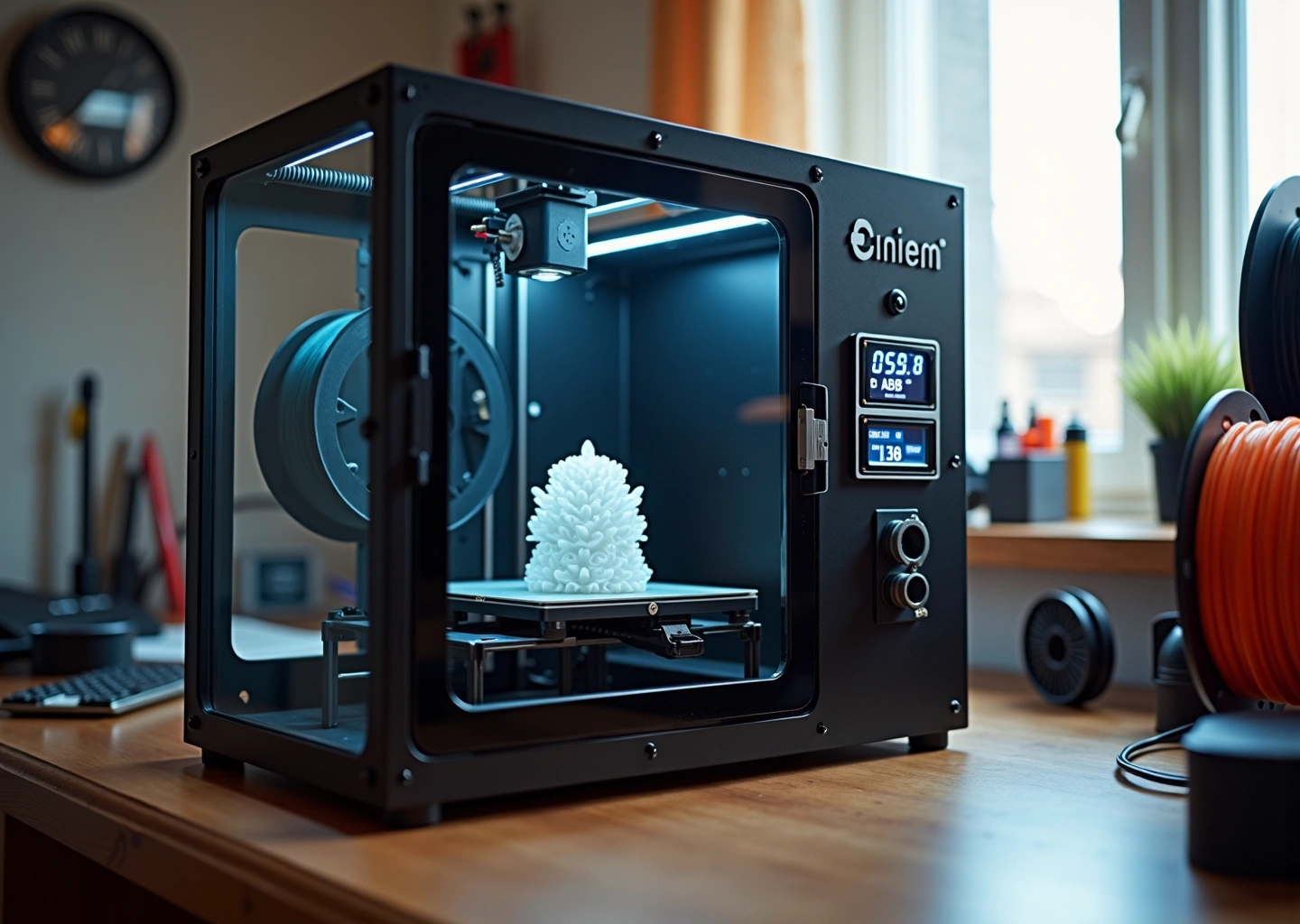

Самодельный термобокс для 3D‑принтера в домашней мастерской, вид через прозрачную дверцу, на панели цифровой терморегулятор

Термобокс для 3D‑принтера — закрытый корпус, поддерживающий стабильную температуру вокруг модели. В статье подробно разберём, какие проблемы печати он решает, как влияют разные материалы (ABS, PETG, нейлон, PLA), какие конструкции существуют и как создать надёжный и безопасный термобокс своими руками для домашнего использования, включая электронику и вентиляцию.

Что такое термобокс и когда он нужен

Давайте разберемся, что такое термобокс для FDM-принтера. Если говорить просто, это специальный ящик или корпус, который окружает принтер. Его главная задача — создать вокруг печатаемой детали стабильную теплую среду. Принтер сам по себе выделяет тепло от нагревательного стола и экструдера, и термобокс это тепло улавливает и удерживает. В результате температура внутри корпуса становится выше и, что важнее, стабильнее, чем в комнате. Это помогает избежать резких перепадов, которые губительны для многих видов пластика.

Важно понимать, чем термобокс отличается от других конструкций.

  • Простой кожух. Его главная цель — защита от пыли, шерсти домашних животных и случайных прикосновений. Он может немного сгладить сквозняки, но серьезного влияния на температуру не оказывает.
  • Пассивный термобокс. Это как раз то, что чаще всего собирают дома. Он герметичен и хорошо удерживает тепло, которое выделяет сам принтер. Температура внутри поднимается на 10–20 градусов выше комнатной и поддерживается на этом уровне естественным образом.
  • Активная термокамера. Это высшая лига. В таком боксе есть собственный нагревательный элемент и контроллер, который позволяет задавать и поддерживать точную температуру, например, 60 °C. Такие системы нужны для печати инженерными пластиками вроде PEEK или Ultem, но для домашней мастерской это обычно избыточно.

Теперь о главном, когда же термобокс действительно нужен? Есть несколько ключевых сценариев.

Печать «капризными» пластиками

Печать такими материалами, как ABS, ASA или нейлон, без термобокса — это почти всегда лотерея. Эти пластики имеют высокую термическую усадку. Это значит, что при остывании они заметно уменьшаются в размере. Когда горячий слой ложится на уже немного остывший, возникает внутреннее напряжение. В результате углы модели отрываются от стола (это называется коробление или warping), а сама деталь может пойти трещинами прямо по слоям (расслоение или деламинация). Термобокс решает эту проблему, поддерживая всю деталь в нагретом состоянии на протяжении всей печати. Охлаждение происходит медленно и равномерно уже после завершения процесса, что сводит внутренние напряжения к минимуму.

А вот для самого популярного пластика, PLA, термобокс не является обязательным условием. Этот материал почти не дает усадки и прекрасно печатается на открытом принтере. Однако даже для него бокс может быть полезен. Он защищает модель от сквозняков, которые могут вызвать появление дефектов на поверхности, особенно при печати высоких и тонких объектов. Если принтер стоит у окна или под кондиционером, термобокс поможет добиться более стабильного результата.

Безопасность и комфорт

Многие пластики, особенно ABS, при нагреве выделяют летучие органические соединения (ЛОС) и имеют резкий, неприятный запах. Закрытый корпус не дает этим испарениям распространяться по комнате. Если дополнить термобокс системой фильтрации с активированным углем, можно практически полностью избавиться от запаха и сделать 3D-печать в жилом помещении гораздо безопаснее. К тому же, бокс заметно снижает уровень шума от работы вентиляторов и механики принтера.

Печать крупных моделей

Чем больше деталь, тем сильнее проявляются эффекты усадки. Даже если вы печатаете из относительно стабильного PETG, большая модель может деформироваться просто из-за разницы температур между ее основанием и верхушкой. Термобокс выравнивает температурное поле вокруг всего объекта, что критически важно для получения правильной геометрии на крупных изделиях.

Постобработка и термообработка

Некоторые виды пластика, например, специальные композиты или тот же нейлон, после печати можно «закалить» или, говоря научным языком, провести отжиг. Деталь нагревают до определенной температуры и затем дают ей очень медленно остыть. Это снимает остаточные внутренние напряжения и улучшает механические свойства. Активный термобокс с контролем температуры идеально подходит для таких процедур.

Подводя итог, можно сказать, что термобокс критически необходим для печати ABS, ASA, нейлоном и другими инженерными пластиками с высокой усадкой. Для PETG он очень желателен, особенно при печати больших деталей. Для PLA — опционален, но может улучшить качество поверхности и защитить от внешних факторов. В любом случае, это полезное усовершенствование, которое превращает ваш принтер в более надежный и универсальный инструмент.

Какие проблемы печати решает термобокс

Давайте разберёмся, с какими именно врагами 3D-печатника помогает бороться термобокс. Ведь его главная задача не просто «греть», а создавать предсказуемую и стабильную среду, которая решает целый комплекс проблем, связанных с физикой полимеров.

Самый известный и неприятный дефект, особенно при работе с ABS или нейлоном, это коробление, или warping. Вы наверняка с этим сталкивались: запускаете печать большой детали, всё идёт отлично, но через пару часов замечаете, что углы модели оторвались от стола и предательски загнулись вверх. Причина этого явления кроется в неравномерной усадке материала. Свежий, горячий слой пластика, уложенный на уже немного остывший предыдущий, при охлаждении сжимается. Это создаёт внутренние напряжения, которые тянут всю конструкцию. Чем больше площадь детали, тем сильнее суммарное напряжение, и в какой-то момент оно превосходит силу адгезии к столу. Термобокс решает эту проблему, поддерживая высокую температуру воздуха вокруг модели. Разница температур между новым слоем и окружением становится минимальной, усадка происходит гораздо медленнее и равномернее по всему объёму детали, а напряжения просто не успевают накопиться до критического уровня.

Тесно связанная с короблением проблема — это расслоение (delamination) и появление трещин по высоте модели. Физика процесса та же, но напряжение проявляется не между моделью и столом, а между самими слоями. Особенно это заметно на высоких деталях из ABS. Нижняя часть модели уже значительно остыла, в то время как экструдер укладывает горячий пластик где-то наверху. Возникает огромный температурный градиент. Каждый новый слой, остывая и сжимаясь, тянет за собой предыдущий. Если межслойная адгезия (спекание слоёв) оказывается недостаточно прочной, модель просто трескается по шву.

Чтобы понять, почему это происходит, нужно вспомнить о таком понятии, как температура стеклования (Tg). Это не температура плавления, а порог, ниже которого полимер переходит из пластичного, «резинового» состояния в твёрдое и хрупкое. Для ABS эта температура составляет примерно 105 °C. Когда свежеуложенный слой остывает ниже этой отметки, он резко теряет эластичность, и все внутренние напряжения «замораживаются» в нём. Термобокс, поддерживая температуру в камере, например, на уровне 60-70 °C, не даёт модели остыть слишком быстро. Весь объект остаётся в более пластичном состоянии на протяжении всей печати, что позволяет напряжениям равномерно распределиться и сойти на нет в процессе медленного остывания уже после завершения работы.

Благодаря этому улучшается не только внешний вид, но и механические свойства детали. Равномерное и медленное охлаждение обеспечивает гораздо лучшее спекание слоёв. Детали, напечатанные в термобоксе, получаются значительно прочнее, особенно на разрыв вдоль слоёв. Также повышается точность геометрии и выдерживаются допуски, так как непредсказуемая усадка сводится к минимуму.

Однако удержание тепла не всегда полезно. Есть ситуации, когда избыточный жар может навредить. В первую очередь это касается печати мостов (горизонтальных участков без поддержек) и крутых нависаний. Для их успешного формирования пластик должен застыть как можно быстрее, сразу после выхода из сопла. В горячей камере он дольше остаётся мягким, что приводит к провисанию нитей и неаккуратным поверхностям. Похожая проблема — «волосатость» или stringing, когда из сопла продолжает сочиться пластик во время перемещения экструдера.

Как найти баланс? Решение кроется в умном управлении охлаждением.

  • Вентилятор обдува детали. В настройках слайсера можно и нужно регулировать его работу. Для печати в термобоксе мощность обдува для ABS или PETG обычно снижают до 10–30% или вовсе отключают на сплошных участках, но включают на полную мощность именно при печати мостов и нависаний.
  • Вентиляция самого бокса. Иногда для поддержания стабильной температуры недостаточно просто пассивного удержания тепла. Активная вентиляция с управляемыми вентиляторами позволяет не только точно задать температуру, но и при необходимости быстро сбросить излишки тепла. Это особенно важно для защиты электроники принтера, которая не любит перегрева выше 50-60 °C.

Таким образом, термобокс — это не просто «грелка», а инструмент тонкой настройки теплового режима, который при правильном подходе устраняет большинство дефектов, связанных с термоусадкой, и позволяет добиться от вашего принтера максимального качества и прочности изделий.

Конструкция термобокса и выбор компонентов

Когда мы разобрались, какие проблемы решает термобокс, самое время перейти к его устройству. Конструкция может быть как предельно простой, так и довольно сложной, с активным управлением климатом. Выбор зависит от ваших задач, материалов, с которыми вы работаете, и, конечно, бюджета. Давайте рассмотрим основные варианты и компоненты, из которых они состоят.

Конструктивные варианты термобоксов

Все самодельные и готовые решения можно условно разделить на три категории.

  • Простой кожух. Это самый базовый вариант, по сути, коробка с дверцей, которая накрывает принтер. Его главная задача — защитить область печати от сквозняков и пыли, а также немного удержать тепло, выделяемое столом и хотэндом. Такой кожух отлично подходит для печати PLA или PETG в прохладном помещении, где нужно лишь стабилизировать температуру на несколько градусов выше комнатной.
  • Теплоизолированный шкаф. Следующий уровень. Здесь стенки корпуса уже имеют слой утеплителя. Это позволяет эффективно удерживать тепло и создавать стабильную температурную среду, необходимую для печати капризными пластиками вроде ABS или нейлона. Такой шкаф работает пассивно, то есть нагревается только от самого принтера.
  • Активный отапливаемый корпус. Это полноценная термокамера с собственным нагревателем, датчиком температуры и контроллером. Она позволяет не просто сохранять тепло, а активно поддерживать заданную температуру, например, 50-70 °C, что критически важно для инженерных пластиков. Такая система обеспечивает максимальный контроль над процессом и лучшее качество печати сложных материалов. Подробнее о различиях можно почитать в этой статье.

Материалы и компоненты

Корпус и окно. Для простого кожуха часто используют акрил (оргстекло) или поликарбонат. Акрил дешевле и проще в обработке, но его температура деформации около 80-90 °C. Поликарбонат прочнее и выдерживает до 120 °C, что делает его более безопасным выбором для отапливаемых боксов. Отличным и бюджетным вариантом для теплоизолированного шкафа является фанера, которую изнутри можно обшить термостойким материалом, например, вспененным полиэтиленом с фольгированным слоем. Металлический корпус — самый надёжный и пожаробезопасный, но требует обязательной и качественной теплоизоляции. В качестве окна лучше использовать закалённое стекло или тот же поликарбонат.

Теплоизоляция. Для эффективного удержания тепла применяют утеплители. Минеральная вата хорошо изолирует, но может пылить, поэтому её нужно закрывать обшивкой. PIR-панели или пенополиуретан (ППУ) обладают отличными теплоизоляционными свойствами, они жёсткие и не боятся влаги, что делает их удобными для DIY-проектов.

Система нагрева. Для активной камеры понадобится нагреватель.

  • Силиконовые нагревательные маты. Самый популярный вариант. Они гибкие, легко крепятся к стенкам и обеспечивают равномерный прогрев. Мощность подбирается из расчёта примерно 10-15 Вт на литр объёма камеры.
  • Керамические PTC-элементы. Это саморегулирующиеся нагреватели. При достижении определённой температуры их сопротивление резко возрастает, и мощность падает. Это делает их очень безопасными, так как они не могут перегреться.
  • Нагревательные картриджи. Похожи на те, что используются в хотэндах. Они компактны, но создают локальную зону сильного нагрева, поэтому требуют хорошей циркуляции воздуха для равномерного распределения тепла.

Контроль температуры. Для управления нагревом нужна связка из датчика и контроллера. В качестве датчика обычно используют термистор NTC 100k, он дешёвый и достаточно точный для этой задачи. Для более высоких температур можно взять термопару К-типа. Управляет всем PID-контроллер — небольшое устройство, которое с высокой точностью поддерживает заданную температуру, включая и выключая нагреватель через твердотельное реле (SSR). SSR предпочтительнее обычного электромеханического реле, так как оно работает бесшумно и имеет гораздо больший ресурс.

Вентиляция и фильтрация. Стабильная температура — это хорошо, но запертый горячий воздух может перегреть электронику принтера и двигатели. Поэтому необходима система вентиляции. Она может обеспечивать приток холодного воздуха к блоку питания, отвод горячего воздуха из камеры или его рециркуляцию для равномерного прогрева. При печати пластиками вроде ABS выделяются летучие органические соединения (VOC) с неприятным запахом. Для их нейтрализации устанавливают угольный фильтр. Если важна чистота воздуха от мельчайших частиц пластика, добавляют HEPA-фильтр.

Электробезопасность и механика. Это самый важный аспект. Вся электрическая цепь нагревателя должна быть защищена автоматическим выключателем. Обязательно используйте заземление металлического корпуса. На сам нагреватель последовательно с ним устанавливается термопредохранитель, который разорвёт цепь при аварийном перегреве (например, выше 120 °C). Все кабели должны быть проложены вдали от горячих частей и иметь термостойкую изоляцию. Дверца должна плотно прилегать к корпусу через уплотнитель (например, из силикона) и фиксироваться надёжными петлями и защёлками для герметичности.

Пошаговая инструкция как сделать термобокс своими руками

Переход от теории к практике – самый увлекательный этап. Когда компоненты выбраны, а цель ясна, остаётся лишь собрать всё воедино. Создание термобокса своими руками не требует инженерных навыков, но потребует аккуратности, особенно в работе с электрикой. Давайте пошагово разберём весь процесс.

Планирование и подготовка

Первый шаг – это точные замеры. Возьмите рулетку и измерьте габариты вашего 3D-принтера по трём осям (ширина, глубина, высота). К полученным значениям обязательно добавьте запас по пространству. Необходимо учесть движение каретки по оси Y (стол) и оси X (печатающая головка), а также максимальную высоту по оси Z. Оптимальный запас составляет 7–10 см с каждой стороны. Этого хватит для свободной циркуляции воздуха и удобного обслуживания принтера. Подумайте, где будет располагаться катушка с филаментом. Если она установлена сверху, высота бокса должна это учитывать.

Необходимые материалы и инструменты

Вот примерный список того, что нам понадобится. Альтернативы всегда возможны, всё зависит от вашего бюджета и доступности материалов.

  • Каркас и стенки. Фанера толщиной 8–10 мм или листы сотового поликарбоната. Фанера прочнее и лучше держит тепло, но требует дополнительной обработки.
  • Изоляция. PIR-панели или вспененный каучук толщиной от 20 мм. Они обладают хорошими теплоизоляционными свойствами и повышенной огнестойкостью.
  • Дверца. Лист монолитного поликарбоната или акрила толщиной 4–5 мм. Поликарбонат предпочтительнее, так как он более термостойкий.
  • Нагреватель. Силиконовый нагревательный мат мощностью 200–300 Вт для бокса объёмом около 125 литров (50x50x50 см). Рекомендуемая мощность 1.5–2.5 Вт на литр объёма.
  • Электроника. PID-контроллер (например, REX-C100), твердотельное реле (SSR) на 25–40А, термистор NTC 100k в качестве датчика температуры.
  • Вентиляция и фильтрация. Вентилятор 80×80 мм (12В или 24В, в зависимости от блока питания принтера), корпус для угольного фильтра (можно напечатать на 3D-принтере) и активированный уголь.
  • Крепёж и фурнитура. Мебельные петли, магнитная защёлка, саморезы, термостойкий герметик, провода с сечением, соответствующим нагрузке (для нагревателя не менее 1.5 мм²).
  • Инструменты. Шуруповёрт, лобзик или пила, рулетка, паяльник, инструмент для зачистки проводов.

Последовательность сборки

  1. Сборка каркаса. Разметьте и вырежьте стенки будущего бокса согласно вашим чертежам. Соберите короб, скрепляя панели саморезами. Установите дверцу на петли и закрепите магнитную защёлку для плотного прилегания.
  2. Монтаж изоляции. Обклейте внутренние стенки, пол и потолок бокса теплоизоляционным материалом. Стыки тщательно промажьте термостойким герметиком, чтобы избежать утечек тепла.
  3. Установка электроники. Закрепите силиконовый нагревательный мат на одной из боковых или задней стенке. Важно: не устанавливайте его на дно, чтобы не перегревать электронику принтера. Датчик температуры разместите примерно в центре камеры, подальше от прямого потока воздуха и нагревателя. Просверлите отверстия для проводов, вентилятора и фильтра.
  4. Электрические соединения. Это самый ответственный этап. Соблюдайте предельную осторожность.
    • Питание. Фаза (L) и ноль (N) от сети 220В подаются на соответствующие клеммы PID-контроллера для его питания.
    • Управляющая цепь. Выходы PID-контроллера для управления реле (обычно обозначаются как SSR или OUT) подключаются к управляющим входам (+) и (-) твердотельного реле SSR.
    • Силовая цепь. Фазный провод от сети 220В подключается к одной силовой клемме SSR. Вторая силовая клемма SSR соединяется с одним из проводов нагревательного мата. Второй провод от мата подключается напрямую к сетевому нулю (N).
    • Датчик. Провода от термистора подключаются к клеммам для датчика на PID-контроллере (полярность обычно не важна).
    • Заземление (PE). Обязательно подключите заземляющий провод к металлическому корпусу SSR и, если возможно, к другим металлическим частям.
  5. Прокладка кабелей и вентиляция. Аккуратно проложите все кабели, закрепив их, чтобы они не мешали движению частей принтера. Установите вентилятор и фильтр. Вентилятор можно подключить к блоку питания принтера или использовать отдельный адаптер.

Тестирование и наладка

Перед тем как поместить принтер внутрь, проведите тестовый запуск. Постепенно повышайте заданную температуру на PID-контроллере с шагом в 10°C, наблюдая за стабильностью. Температура должна держаться в пределах ±1-2°C от заданной. Проверьте корпус на наличие горячих точек с помощью пирометра. Убедитесь в отсутствии запаха плавящейся изоляции. После успешного теста можно устанавливать принтер и приступать к калибровке профилей печати. Скорее всего, вам придётся немного снизить температуру сопла и стола (на 5–10°C) и отрегулировать обдув модели, так как в горячей камере пластик остывает медленнее.

Меры пожарной безопасности

Помните, что вы создаёте нагревательный прибор.

  • Используйте материалы с повышенной огнестойкостью.
  • Включите в силовую цепь нагревателя термопредохранитель, рассчитанный на температуру 90–100°C. Он разорвёт цепь в случае отказа автоматики.
  • Установите в мастерской дымовой датчик.
  • Соблюдайте дистанцию не менее полуметра от термобокса до легковоспламеняющихся предметов.

Собранный с умом и аккуратностью термобокс станет надёжным помощником в вашей мастерской, открыв дорогу к печати сложными инженерными пластиками. Более подробные примеры сборок можно найти на профильных ресурсах, например, в статьях на 3Dtoday, где энтузиасты делятся своим опытом.

Часто задаваемые вопросы и быстрые ответы

После того как мы разобрались с пошаговой сборкой, у вас наверняка остались вопросы. Это нормально, ведь дьявол, как известно, кроется в деталях. Я собрала самые частые из них и постаралась дать короткие и понятные ответы, чтобы ваш путь к идеальной печати стал немного проще.

  • Безопасен ли самодельный термобокс в квартире?

    Да, если подойти к сборке с умом. Главное правило пожарной безопасности. Используйте негорючие или трудновоспламеняемые материалы для корпуса и изоляции, например, PIR-панели или обработанную огнезащитным составом фанеру. Обязательно встройте в электрическую цепь нагревателя термопредохранитель, срабатывающий при 130–150 °C, и автоматический выключатель на 10–16 А. И конечно, держите под рукой огнетушитель, а в комнате установите датчик дыма. Это не паранойя, а здравый смысл.

  • Можно ли печатать PLA в термобоксе?

    Можно, но чаще всего не нужно. PLA-пластик не любит перегрева. Термобокс для него полезен в основном как защита от сквозняков, что улучшает качество поверхности. Если вы всё же печатаете PLA в закрытой камере, не включайте активный подогрев. Температура внутри не должна подниматься выше 30–35 °C. Если становится жарче, приоткройте дверцу или включите вентиляцию на выдув. Иначе рискуете получить «пробку» в экструдере из-за размягчения пластика раньше времени (heat creep).

  • Какая целевая температура для ABS и PETG?

    Здесь всё зависит от материала. Для ABS идеальный диапазон внутри камеры 50–70 °C. Такая температура не даёт модели слишком быстро остывать, предотвращая расслоение и коробление углов. Для PETG нужна температура пониже, около 40–60 °C. Если перегреть камеру при печати PETG, он станет слишком мягким, и вы получите проблемы с нависающими элементами и «паутиной».

  • Нужен ли вытяжной вентилятор и угольный фильтр для запахов?

    Если вы планируете печатать ABS или ASA, то однозначно да. Эти пластики при нагреве выделяют стирол с резким запахом и вредные летучие органические соединения. Вытяжной вентилятор с угольным фильтром (ищите фильтры с массой активированного угля не менее 500 грамм) сделает работу в мастерской гораздо комфортнее и безопаснее для здоровья. Для PLA и PETG фильтрация не так критична, но лишней не будет.

  • Как защитить электронику принтера от тепла?

    Это очень важный момент. Блок питания и материнская плата принтера не рассчитаны на работу при температуре выше 50–60 °C. Идеальное решение, которое я всегда советую, это вынести электронику за пределы термобокса. Если это конструктивно сложно, обеспечьте ей принудительное охлаждение. Установите отдельный вентилятор, который будет забирать холодный воздух снаружи и направлять его прямо на корпус с электроникой.

  • Влияет ли термобокс на авто-калибровку стола?

    Да, влияет. При нагреве и стол, и рама принтера немного расширяются. Этого достаточно, чтобы сбить точные настройки. Поэтому правило простое. Запускайте автокалибровку только после полного прогрева как самого стола, так и воздуха внутри термобокса до рабочих температур. Так вы получите точные замеры именно в тех условиях, в которых будет идти печать.

  • Как регулировать охлаждение слоёв?

    В термобоксе условия меняются, поэтому стандартные настройки обдува из слайсера могут не подойти. Для ABS обдув модели нужно свести к минимуму, обычно до 10–20% мощности вентилятора, или вовсе отключать его, чтобы слои лучше спекались. Для PETG и PLA обдув важен для качественных мостов и нависаний. Здесь придётся поэкспериментировать, возможно, немного снизив мощность вентилятора по сравнению с печатью на открытом воздухе. Начните со снижения на 20–30% и смотрите на результат.

  • Нужно ли сушить филамент перед печатью?

    Обязательно. Термобокс создаёт стабильную температуру, но не убирает влагу из самого пластика. Такие материалы, как PETG, нейлон, TPU, очень гигроскопичны, то есть впитывают влагу из воздуха. Печать влажным пластиком приводит к щелчкам, пузырям на поверхности и хрупкости модели. Перед печатью просушите катушку в специальной сушилке или даже в бытовой духовке при низкой температуре (4–6 часов при 60–65 °C для PETG).

  • Сколько стоит собрать базовый DIY-термобокс?

    Цена сильно зависит от материалов и функциональности. Простой пассивный короб из фанеры и оргстекла можно собрать за 3000–5000 рублей. Если же вы делаете полноценную активную камеру с подогревом, PID-контроллером, вентиляцией и фильтрацией, бюджет вырастет до 7000–10000 рублей и выше. Но даже это значительно дешевле готовых заводских решений.

Итоги и практические рекомендации

Итак, мы разобрались в теории, изучили компоненты и ответили на самые частые вопросы. Теперь давайте соберём всё воедино и наметим чёткий план действий. Создание термобокса — это не просто сборка ящика, а осмысленный шаг к новому уровню качества печати. Но, как и в любом серьёзном деле, здесь важен здравый подход.

Когда же действительно стоит браться за сборку? Если вы печатаете исключительно PLA и довольны результатом, то, возможно, вам хватит простого защитного экрана от сквозняков. Но как только в ваших планах появляются такие материалы, как PETG, ABS, ASA или нейлон, термобокс из приятного дополнения превращается в насущную необходимость. Именно он решает главные проблемы этих пластиков: коробление (warping), расслоение и плохую межслойную адгезию, вызванные неравномерным остыванием.

Для начала вам не нужен сложный и дорогой проект. Минимальный набор для безопасной и эффективной работы выглядит так:

  • Каркас и стенки. Подойдёт фанера толщиной 6–8 мм или листы сотового поликарбоната. Главное — жёсткость и минимальные щели.
  • Прозрачная дверца. Оргстекло или монолитный поликарбонат позволят наблюдать за печатью.
  • Нагревательный элемент. Самый простой и безопасный вариант — силиконовый нагревательный мат мощностью 200–300 Вт для стандартного бокса 50x50x50 см.
  • Система контроля температуры. Связка из внешнего PID-контроллера (например, популярный Inkbird) и термистора для измерения температуры воздуха внутри бокса.
  • Элементы безопасности. Это не опция, а обязательное условие. Установите в цепь нагревателя термопредохранитель на 120–150 °C. Он обесточит систему в случае отказа контроллера и неконтролируемого нагрева.

Как только принтер окажется в замкнутом пространстве, старые профили печати перестанут работать корректно. Их придётся настроить заново. Вот ключевые параметры, на которые нужно обратить внимание:

  • Температура сопла. В тёплой камере пластик прогревается лучше, поэтому температуру экструдера можно и нужно снизить на 5–10 °C. Это предотвратит появление «соплей» и неконтролируемое вытекание пластика.
  • Охлаждение модели. Для ABS обдув детали часто отключают полностью или оставляют на минимальных значениях (10–20%). Для PETG может потребоваться небольшой обдув (20–40%) для качественной проработки мостов и нависающих элементов. С PLA всё сложнее: ему нужен хороший обдув, поэтому активный нагрев камеры для него обычно не используют.
  • Ретракция. Из-за более жидкого состояния пластика в горячем сопле может потребоваться небольшая корректировка параметров отката филамента. Начните с увеличения скорости ретракта на 5–10 мм/с.

Чтобы не утонуть в экспериментах, действуйте поэтапно. Это самый надёжный путь.

Шаг 1. Пассивный кожух. Соберите простой ящик без нагрева. Просто изолируйте принтер от внешней среды. Напечатайте несколько тестовых моделей из PETG. Вы уже заметите, как улучшилась адгезия между слоями и пропали дефекты от сквозняков.

Шаг 2. Активный нагрев и калибровка. Установите нагреватель и систему контроля. Начните с печати ABS. Ваша цель — найти оптимальную температуру в камере (обычно 50–70 °C). Печатайте калибровочные кубики и башенки температур, подбирая идеальные настройки для сопла и стола в новых условиях.

Шаг 3. Расширение функциональности. Когда базовая система отлажена, можно подумать об улучшениях. Установите вытяжной вентилятор с угольным фильтром для нейтрализации запахов. Добавьте светодиодную подсветку для удобства контроля. Продумайте систему крепления катушки с филаментом.

Не забывайте о безопасности и обслуживании. Регулярно, хотя бы раз в пару месяцев, проверяйте состояние проводки, надёжность контактов и чистоту фильтров. Никогда не оставляйте первые несколько долгих печатей в новом, ещё не до конца испытанном термобоксе без присмотра. Идеи для дальнейшего развития почти безграничны: от установки веб-камеры для удалённого мониторинга до интеграции датчиков дыма и систем автоматического отключения питания при сбоях через умную розетку.

И вот мой главный практический совет: не стремитесь сразу построить идеальную систему. Ваш лучший учитель — это опыт. Соберите простую, но надёжную базу, добейтесь с её помощью качественной печати хотя бы одной сложной модели из ABS, и вы поймёте принципы работы термобокса гораздо глубже, чем из любой статьи. Этот первый успех даст вам и знания, и мотивацию для дальнейших усовершенствований.
