Диагностика и устранение смещения слоев (Layer Shifting) при печати

Домашний 3D‑принтер в процессе печати с заметным смещением слоев; видны ремень и шкив X‑оси, инструменты на столе

Смещение слоев — частая проблема при домашней 3D‑печати, которая портит геометрию и внешний вид изделий. В статье подробно объясняется, как распознать смещение, определить виновный компонент (механика, электроника или настройки) и последовательно устранить дефект с использованием простых тестов, инструментов и настроек для популярных Cartesian и CoreXY принтеров.

Как распознать и локализовать смещение слоев

Смещение слоев, или Layer Shifting, — это один из самых неприятных и визуально очевидных дефектов 3D-печати. Представьте, что вы строите башню из кубиков, и в какой-то момент, вместо того чтобы положить следующий кубик ровно на предыдущий, вы сдвигаете его на сантиметр в сторону. Вся дальнейшая конструкция будет строиться уже на этом смещённом основании. В 3D-принтере происходит то же самое: печатающая головка или стол в один момент теряет своё правильное положение по горизонтальной оси (X или Y) и продолжает печать со сдвигом. В результате модель получается с характерной «ступенькой», которая портит всю геометрию.

Важно научиться отличать смещение слоев от других похожих артефактов, чтобы не тратить время на ремонт не тех узлов. Вот основные отличия:

  • Z-banding (полосатость по оси Z). Этот дефект выглядит как регулярные горизонтальные полосы или выступы на боковых стенках модели. В отличие от смещения, слои не сдвигаются в сторону, а лишь немного утолщаются или сужаются на определённой высоте. Геометрия модели в целом остаётся правильной, страдает только качество поверхности.
  • «Осцилляция» или ringing (рябь, эхо). Это мелкая волнистая рябь на поверхности модели, которая появляется сразу после углов или резких изменений геометрии. Она вызвана вибрациями механики и затухает по мере удаления от угла. Смещение слоев же — это сдвиг всей последующей части модели, а не локальная рябь.

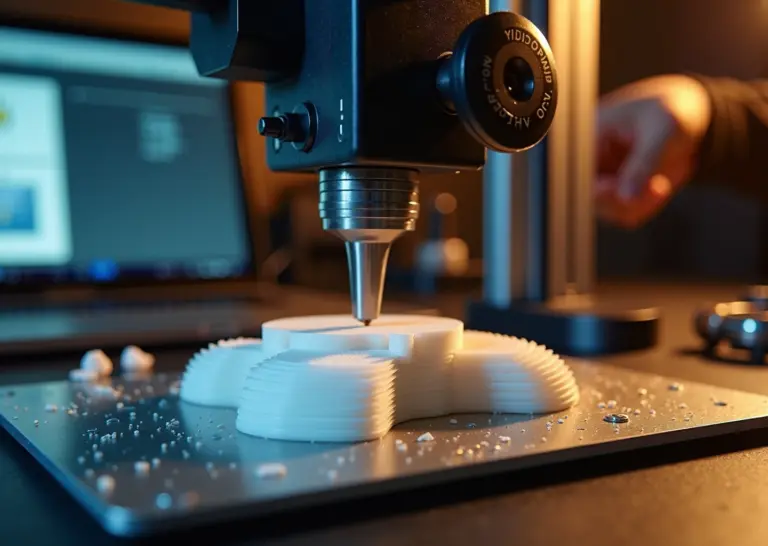

  • Деформация по периметру (warping или «слоновья нога»). Этот дефект проявляется у основания модели. Нижние слои могут быть шире остальных («слоновья нога») или углы модели могут отрываться от стола и загибаться вверх (warping). Это проблемы адгезии и охлаждения, они не связаны с позиционированием по осям X и Y на более высоких слоях.

Смещение слоев имеет свои характерные признаки. Первый и самый важный — это направление сдвига. Если модель сместилась слева направо, проблема кроется в механике или электронике оси X. Если сдвиг произошёл по направлению «вперёд-назад», виновата ось Y. Это первое, на что нужно обратить внимание. Сам сдвиг может быть двух типов. Внезапный сдвиг выглядит как единичная ступенька: печать шла идеально, затем произошёл сбой, и вся верхняя часть модели сместилась в сторону, после чего печать снова пошла ровно, но уже с новым положением. Регулярные повторяющиеся сдвиги могут выглядеть как лесенка, где каждый или каждый N-ный слой смещается на небольшое расстояние, иногда даже возвращаясь обратно. Это указывает на систематическую, повторяющуюся проблему.

Чтобы надёжно воспроизвести ошибку и не тратить пластик на большие модели, используют специальные тестовые G-code. Самый простой вариант — высокая и узкая колонна или башня (например, 20×20 мм в основании и 150-200 мм в высоту). Такая модель печатается быстро и за счёт высоты даёт проблеме достаточно времени, чтобы проявиться. Другой хороший тест — печать большого тонкостенного прямоугольника во весь стол. Длинные и быстрые перемещения по одной из осей с большой вероятностью спровоцируют сбой, если он связан со скоростью или перегревом.

Когда дефект получен, его нужно правильно задокументировать. Сфотографируйте модель сбоку, при хорошем освещении, чтобы «ступенька» была чётко видна. Затем возьмите штангенциркуль или точную линейку и измерьте величину сдвига в миллиметрах. Это поможет понять масштаб проблемы. Также отметьте, на какой высоте произошёл сбой. Если смещение случилось в самом начале печати, проблема может быть связана с начальной калибровкой или механикой, которая даёт сбой «на холодную». Если же сдвиг произошёл после нескольких часов печати, это верный признак перегрева электроники или моторов, либо механического заклинивания из-за расширения деталей.

Понимание кинематики вашего принтера — ключ к быстрой диагностике. На принтерах с декартовой (Cartesian) кинематикой, как у популярных моделей Creality Ender 3 или Prusa MK3/MK4, всё просто. Ось X (движение каретки влево-вправо) и ось Y (движение стола вперёд-назад) независимы. Сдвиг строго по одной из осей однозначно указывает на проблему в этой конкретной оси. У принтеров с кинематикой CoreXY (например, Voron, Bambu Lab X1) всё сложнее. Здесь за движение по обеим осям отвечают два мотора, работающие согласованно. Если один из них пропускает шаги, сдвиг может произойти по диагонали. Например, если печатающая головка должна была двигаться строго по оси X, но один из моторов сбоит, она сместится и по X, и по Y. Диагональный сдвиг на CoreXY — это важный симптом, указывающий на рассинхронизацию моторов. Поэтому, прежде чем хвататься за шестигранник и разбирать принтер, потратьте время на точный анализ дефекта. Правильно определённая ось сбоя — это половина успеха в ремонте. В следующей главе мы подробно разберём, какие именно механические и электрические неисправности приводят к этим сбоям.

Основные механические и электрические причины смещения

Когда мы разобрались, как выглядит смещение слоев и по какой оси оно происходит, пора погрузиться в «железо» и программные настройки. Причины дефекта можно условно разделить на две большие группы: механические, связанные с физическими компонентами принтера, и электрические/прошивочные, которые кроются в электронике и коде, управляющем движением. Понимание, как именно та или иная неисправность приводит к сдвигу, — ключ к быстрой и точной диагностике.

Механические неисправности: когда подводит физика

Механика — это основа основ любого 3D-принтера. Именно от слаженной работы валов, ремней и роликов зависит точность позиционирования. Большинство внезапных и постоянных сдвигов кроются именно здесь.

  • Слабые или перетянутые ремни. Это самая частая причина смещения. Слишком слабый ремень может проскальзывать на шкиве шагового двигателя. Мотор вращается, отправляя команду на перемещение, но из-за проскальзывания каретка или стол не доезжают до нужной точки. Зубья ремня просто перескакивают через зубья шкива. Визуально это выглядит как резкий, однократный сдвиг на несколько миллиметров, после которого печать продолжается ровно, но уже со смещением. Слишком туго натянутый ремень — не менее серьёзная проблема. Он создает избыточную нагрузку на шаговый двигатель и подшипники. Мотору может не хватить крутящего момента, чтобы преодолеть сопротивление, что приведёт к пропуску шагов, особенно при быстрых перемещениях. Такие сдвиги часто выглядят случайными и хаотичными.
  • Сорванные или плохо затянутые шкивы/шестерни. Шкив (зубчатое колесо) крепится на валу двигателя обычно одним или двумя установочными винтами. Если хотя бы один из них ослаб, шкив может свободно проворачиваться на валу. В какой-то момент двигатель даёт команду, вал вращается, а шкив — нет. Принтер теряет координату. Как только шкив снова зацепится за вал, печать продолжится с постоянным, чётким смещением. Это одна из причин, почему сдвиг может произойти внезапно и больше не повторяться за всю печать.
  • Неисправные или изношенные ролики/шариковые опоры. Каретки осей X и Y перемещаются по направляющим с помощью роликов или линейных подшипников. Если ролик имеет «пролежень» (плоский участок) или в подшипнике есть повреждённый шарик, в определённой точке своего пути каретка будет подклинивать. Это создаёт резкое увеличение сопротивления движению. Если мотор не сможет его преодолеть, он пропустит шаги. Такой дефект часто повторяется на одной и той же координате, то есть сдвиги будут происходить примерно на одной и той же линии по оси X или Y.
  • Люфты на каретках. Если ролики каретки ослаблены, она начинает «гулять» на направляющей. При резкой смене направления движения каретка сначала выбирает люфт и только потом начинает двигаться в нужную сторону. Это приводит не столько к большим сдвигам, сколько к общей неряшливости геометрии, но при сильном люфте и высоких скоростях может стать причиной задевания сопла за уже напечатанную деталь и, как следствие, пропуска шагов.
  • Изогнутые оси или направляющие. Похоже на проблему с роликами, но источник — сама направляющая. Если вал или рельс имеет даже небольшую кривизну, в месте изгиба будет возникать сильное трение. Мотор будет вынужден прилагать больше усилий, и в пиковый момент может пропустить шаги. Смещение, вызванное этой причиной, будет стабильно проявляться на одной и той же координате по проблемной оси.
  • Разболтанные крепления моторов и сломанные муфты. Если сам шаговый двигатель закреплён нежёстко, то при работе он будет вибрировать и смещаться. Часть энергии вращения будет уходить не на движение ремня, а на раскачивание корпуса мотора. Это приводит к потере точности и возможным пропускам шагов. Сломанные муфты, соединяющие вал двигателя с ходовым винтом (актуально для оси Z, но иногда встречается и в других конструкциях), дают похожий эффект — потеря передачи движения.
  • Колебания из-за слабых креплений стола/рамы. Если принтер стоит на шаткой поверхности или его рама недостаточно жёсткая, при быстрых перемещениях стола или печатающей головки возникают сильные вибрации. Эти инерционные нагрузки могут быть настолько велики, что шаговый двигатель не сможет удержать позицию, что приведёт к пропуску шага. Сдвиг будет выглядеть случайным и чаще всего проявляться при печати заполнения (infill), где скорости максимальны.

Электрические и прошивочные причины: невидимые враги

Если с механикой всё в порядке, но сдвиги продолжаются, скорее всего, проблема кроется в электронике или настройках прошивки/слайсера. Такие сбои часто носят случайный, плавающий характер.

  • Пропуски шагов из-за недостаточного тока на драйверах. Драйвер шагового двигателя — это микросхема, которая управляет подачей тока на обмотки мотора. Сила тока напрямую определяет крутящий момент (усилие) двигателя. Если ток слишком низкий, мотор будет «слабым» и не сможет преодолеть даже нормальное сопротивление движению, особенно на высоких скоростях. Результат — пропуск шагов. Смещение выглядит как случайное и чаще всего происходит в моменты пиковых нагрузок.
  • Перегрев драйверов или моторов. Это одна из самых коварных причин. Перегрев драйвера приводит к срабатыванию термозащиты. Микросхема на долю секунды отключается, чтобы остыть. В этот момент мотор обесточен и не удерживает свою позицию. Каретка по инерции или под натяжением ремня сдвигается, и принтер теряет координаты. Такие сдвиги абсолютно случайны и могут появиться через 10 минут, а могут через 5 часов печати. Перегрев мотора также снижает его эффективность и крутящий момент, делая его более склонным к пропуску шагов.
  • Неисправные драйверы шаговых двигателей. Драйвер может быть просто повреждён. Он может работать нестабильно, выдавать неверный ток или пропускать сигналы. Диагностировать это сложно, так как симптомы могут быть самыми разными — от случайных сдвигов до полного отказа оси.
  • Плохие контакты и обрыв провода. Провода, идущие к шаговым двигателям, постоянно находятся в движении вместе с каретками. Со временем они могут перетереться, или может ослабнуть контакт в разъёме. Кратковременная потеря контакта на одной из обмоток мотора — это гарантированный пропуск шага. Сдвиги из-за этого обычно небольшие, случайные и трудновоспроизводимые.
  • Слишком высокие скорость, ускорение или jerk. Эти параметры задаются в прошивке принтера и могут быть переопределены в слайсере. Они диктуют, как быстро и как резко должен двигаться принтер. Если выставить значения, превышающие физические возможности механики и моторов вашего устройства, система просто не сможет их выполнить. Прошивка отправит команду на сверхбыстрое перемещение, а мотор не успеет его отработать, пропустив шаги. Сдвиги будут происходить в моменты, когда принтер пытается выполнить быстрые и резкие движения, например, при печати сложного заполнения или при длинных холостых перемещениях.

Пошаговая диагностика и методы устранения с приоритетами

Столкнувшись со смещением слоев, легко растеряться и начать хаотично крутить все винты подряд. Не стоит этого делать. Правильная диагностика — это последовательный процесс, который экономит время и нервы. Давайте разберем его по шагам, двигаясь от самых простых проверок к более сложным.

Этап 1. Подготовка и быстрые проверки (до 5 минут)

Прежде чем браться за инструменты, нужно зафиксировать проблему. Это основа основ.

  1. Сохраняем улики. Сделайте четкие фотографии неудачной печати с разных ракурсов. Сохраните G-code файл, который использовался для печати. Если ваш принтер ведет логи (например, через OctoPrint или Klipper), сохраните и их. Эти данные бесценны, если придется обращаться за помощью в сообщество или сервис.
  2. Воспроизводим ошибку. Запустите печать той же модели с тем же G-code. Ваша задача — убедиться, что сдвиг повторяется. Если он появляется на той же высоте и в том же направлении, проблема, скорее всего, механическая и постоянная. Если сдвиг случайный, это указывает на электрику или перегрев. Для теста можно использовать не всю модель, а вырезать в слайсере только проблемный участок, чтобы сэкономить время и пластик.
  3. Проверяем ось смещения. Если сдвиг произошел по оси X, все внимание на механику, отвечающую за движение печатающей головки влево-вправо. Если по оси Y — на механику стола (или портала на CoreXY-принтерах). Двигайте соответствующую ось рукой при выключенном питании. Движение должно быть плавным, без заеданий, щелчков или чрезмерного сопротивления.

Этап 2. Базовое обслуживание и проверка механики (10–30 минут)

Большинство проблем кроется именно здесь. Вам понадобится набор шестигранных ключей, который шел в комплекте с принтером.

  1. Визуальная проверка ремней и шкивов. Осмотрите ремень на проблемной оси. Он не должен быть изношен, иметь трещин или поврежденных зубьев. Проверьте натяжение. Правильно натянутый ремень при нажатии издает низкий, глухой звук, похожий на басовую струну гитары. Он не должен провисать, но и перетягивать его нельзя — это создаст лишнюю нагрузку на мотор.

    Далее — шкив (зубчатая шестерня) на валу шагового двигателя. Убедитесь, что он надежно закреплен. Попробуйте провернуть его рукой, удерживая вал мотора. Люфта быть не должно. На шкиве есть один или два маленьких установочных винта. Проверьте, затянуты ли они. Крайне важно, чтобы хотя бы один из этих винтов был закручен в плоскую часть (лыску) на валу мотора. Если оба винта упираются в круглую часть вала, шкив почти наверняка провернется под нагрузкой. Если на валу нет лыски, ее можно аккуратно сделать надфилем, предварительно сняв мотор.

    Критерий успеха: ремень упругий, но не перетянут, шкив сидит на валу мёртво.
  2. Проверка креплений мотора. Шаговый двигатель, отвечающий за проблемную ось, должен быть надежно прикручен к раме. Если он болтается, то под нагрузкой будет смещаться, что приведет к пропуску шагов. Покачайте мотор рукой. Если есть люфт, подтяните крепежные винты. Для большей надежности можно выкрутить винты по одному, нанести на резьбу каплю синего фиксатора резьбы и закрутить обратно.

Этап 3. Продвинутая диагностика и ремонт (от 30 минут)

Если простые методы не помогли, переходим к более глубокому анализу. Здесь могут понадобиться мультиметр, динамометрическая отвертка и немного терпения.

  1. Проверка проводки. Внимательно осмотрите кабели, идущие к мотору проблемной оси. Особое внимание уделите местам изгибов и разъемам. Со временем провода могут перетереться, а контакты в разъемах — ослабнуть. При выключенном принтере аккуратно пошевелите провода у разъемов на моторе и на плате управления. Если контакт плохой, вы можете это почувствовать. Для более точной проверки понадобится мультиметр в режиме «прозвонки» для теста целостности каждого провода в кабеле.
  2. Диагностика шаговых драйверов. Драйвер — это микросхема на плате управления, которая контролирует мотор. Две главные проблемы с ним — перегрев и недостаточный ток.
    • Перегрев. Во время печати тестовой модели очень осторожно прикоснитесь пальцем к радиатору на драйвере нужной оси. Если он обжигающе горячий (невозможно держать палец больше секунды), то драйвер почти наверняка перегревается и уходит в защиту, пропуская шаги. Решение — улучшить охлаждение: установить вентилятор большего размера или направить поток воздуха прямо на плату. Иногда помогает замена термопрокладки или нанесение капли термопасты под радиатор.
    • Ток драйвера (Vref). Недостаточный ток не дает мотору развить нужный крутящий момент, а избыточный ведет к перегреву и мотора, и драйвера. Проверить и настроить ток можно несколькими способами. На современных платах с драйверами TMC это делается программно через терминал. В прошивках Marlin и Klipper есть специальные команды для диагностики (например, M122 в Marlin), которые могут показать статус драйвера, включая предупреждения о перегреве или перегрузке. На старых платах ток регулируется вращением маленького подстроечного резистора на самом драйвере. Важно: эту процедуру нужно выполнять при выключенном питании, используя диэлектрическую отвертку, и поворачивать резистор на очень малые углы (буквально на пару градусов), после чего проверять результат. Неправильная регулировка может сжечь драйвер или плату.
  3. Временные программные решения. Если вы подозреваете перегрев или пропуски шагов, но не готовы лезть в электронику, попробуйте снизить в слайсере скорость печати, ускорения (acceleration) и рывки (jerk) на 20–30%. Это уменьшит нагрузку на моторы и драйверы. Если смещения исчезнут, вы нашли корень проблемы. Это не полноценное решение, а скорее диагностический инструмент, подтверждающий, что механика не справляется с заданными скоростями.
  4. Замена компонентов. Если ничего из вышеперечисленного не помогло, остается метод последовательной замены. Начинать стоит с самых дешевых и вероятных виновников:
    1. Ремень
    2. Шкив
    3. Шаговый двигатель
    4. Драйвер (если он съемный)
    5. Плата управления целиком

    Меняйте только один компонент за раз и после каждой замены запускайте тестовую печать.
    Критерий успеха: после замены одного из компонентов тестовая модель печатается без смещений.

Если вы прошли все шаги, но проблема осталась, или если у вас нет уверенности в работе с электроникой, это тот самый момент, когда стоит обратиться в сервисный центр. Подготовьте сохраненные фотографии, G-code и логи — это значительно ускорит ремонт.

Часто задаваемые вопросы

Конечно, вот текст для главы:

Часто задаваемые вопросы

После того как мы разобрали пошаговый план действий, у вас наверняка остались точечные вопросы. Давайте рассмотрим самые частые из них, с которыми сталкивается почти каждый владелец домашнего 3D-принтера.

  1. Чем смещение слоев отличается от Z-banding («воблинга» по оси Z)?

    Это два совершенно разных дефекта. Представьте, что вы строите башню из кубиков. Смещение слоев — это когда вы один из кубиков случайно сдвинули вбок по оси X или Y. Вся часть башни выше этого кубика теперь будет стоять со сдвигом. Этот дефект обычно резкий, внезапный и происходит по горизонтали.

    Z-banding, или «воблинг», это когда ваши кубики имеют немного разную высоту или их укладывают с небольшим горизонтальным биением на каждом слое. В результате стенки модели идут неровной, повторяющейся волной. Это проблема, связанная с механикой оси Z, например, с кривым винтом или люфтом в гайке. Смещение слоев — это ошибка позиционирования по X/Y, а Z-banding — это систематическая неточность по оси Z.

  2. Может ли плохой слайсер или «кривая» 3D-модель вызвать смещение слоев?

    Напрямую — крайне редко. Современные слайсеры (Cura, PrusaSlicer, OrcaSlicer) очень надежны и не генерируют G-code, который сам по себе вызывает сдвиг. Однако косвенно — да. Причиной может стать:

    • Некорректная 3D-модель. Модели с ошибками геометрии (например, не сшитые полигоны) могут заставить слайсер сгенерировать очень странные траектории движения сопла, которые приводят к столкновению с уже напечатанной частью.
    • Неправильные настройки печати. Слишком высокая скорость печати нависающих элементов или недостаточное охлаждение могут привести к тому, что края детали загибаются вверх. Сопло, проходя над этим местом, цепляется за загнутый край, что вызывает сильное сопротивление и пропуск шагов мотором. В этом случае виноват не слайсер, а настройки, неадекватные для данной модели и материала.

    Так что да, программная часть может быть первопричиной, но физически сдвиг все равно происходит из-за механики или электрики, которые не справились с созданной нагрузкой.

  3. Как понять, кто виноват — шаговый мотор или его драйвер?

    Это классический вопрос. Вот простой способ их разделить:

    • Драйвер — это «мозг». Его проблемы обычно связаны с электричеством и перегревом. Если сдвиги происходят случайно, на разной высоте, особенно во время долгих печатей, скорее всего, виноват перегрев драйвера. Драйвер уходит в тепловую защиту, пропускает несколько сигналов, и мотор не делает нужные шаги. Также на проблемы с драйвером указывают ошибки в логах принтера (например, отчет команды M122 в Marlin или логи в Klipper).
    • Мотор — это «мышцы». Его проблемы чаще всего механические. Если вы слышите странные звуки (скрежет, щелчки) из мотора, если он аномально горячий (руку удержать невозможно), или если при выключенном питании вал мотора вращается с заеданиями, то проблема, скорее всего, в нем. Моторы выходят из строя гораздо реже драйверов.

    Простой тест: если смещение происходит по оси X, поменяйте местами кабели моторов X и Y на плате управления. Если проблема «переехала» на ось Y, виноват драйвер или кабель. Если осталась на оси X — проблема в моторе или механике этой оси.

  4. Какие безопасные границы тока для шаговых моторов на домашних принтерах?

    Золотое правило: рабочий ток должен составлять 70–85% от номинального тока мотора. Номинальный ток обычно указан на наклейке самого мотора (например, 1.5A). Таким образом, для мотора на 1.5А безопасный рабочий ток будет в диапазоне 1.05–1.27А. Для большинства моторов NEMA17, используемых в домашних принтерах, рабочий ток редко превышает 0.8–1.2А.
    Риски:

    • Слишком низкий ток: мотору не хватает крутящего момента, чтобы преодолеть сопротивление. Результат — пропуск шагов и смещение слоев.
    • Слишком высокий ток: мотор и драйвер сильно греются. Это приводит к преждевременному износу мотора, а драйвер может уйти в тепловую защиту, что также вызовет пропуск шагов.

    Регулируйте ток (Vref) постепенно, с шагом не более 5-10%.

  5. Поможет ли замена драйверов на «бесшумные» (TMC) и какие у них есть нюансы?

    Да, очень часто помогает. Драйверы Trinamic (TMC), такие как TMC2208, TMC2209 или более новые, не просто делают принтер тише. Они работают гораздо эффективнее, выделяя меньше тепла. Это напрямую снижает риск перегрева и тепловой защиты. Кроме того, они обеспечивают более плавное движение мотора, что уменьшает вибрации.
    Нюансы:

    • Требуют настройки в прошивке. Для активации всех их преимуществ (например, режимов StealthChop/SpreadCycle) нужно правильно сконфигурировать прошивку (Marlin или Klipper).
    • Чувствительны к напряжению. Неправильная настройка тока может привести к пропуску шагов так же, как и на старых драйверах.
    • Диагностика. Современные TMC-драйверы предоставляют расширенную диагностику через UART/SPI, что позволяет точно определить причину сбоя (перегрев, короткое замыкание).

    Замена на TMC — это отличный апгрейд, но он не отменяет необходимости в правильной настройке механики и электрики.

  6. Может ли слишком сильно натянутый ремень вызвать смещение?

    Да, и это одна из самых неочевидных причин. Многие новички думают, что ремень нужно натягивать как можно сильнее. Это ошибка. Перетянутый ремень создает избыточную нагрузку на вал шагового мотора и на подшипники роликов. Это увеличивает трение в системе. Мотору требуется больше усилия для движения, и при резких ускорениях он может начать пропускать шаги. Идеальное натяжение — когда ремень не провисает, но и не звенит как гитарная струна. При нажатии пальцем он должен издавать низкий, глухой звук.

  7. Как кинематика CoreXY влияет на диагностику смещения?

    На принтерах с декартовой кинематикой (где один мотор отвечает за ось X, другой за Y) все просто: сдвиг по X — проблема в механике/электрике оси X. На CoreXY все сложнее, так как оба мотора (A и B) работают вместе для движения по любой из осей. Ключевой признак: если проблема в одном из моторов (или его драйвере/ремне), смещение чаще всего происходит по диагонали. Например, если мотор А пропускает шаги, а мотор B работает нормально, печатающая головка сместится одновременно и по X, и по Y. Если же сдвиг строго горизонтальный или вертикальный, то, скорее всего, причина в механическом препятствии на одной из направляющих.

  8. Стоит ли уменьшать ускорение (acceleration) или максимальную скорость (max speed) и насколько?

    Да, это эффективный способ временно решить проблему и подтвердить диагноз. Если после снижения этих параметров смещения исчезают, значит, ваша система (механика или электрика) не справляется с заданными нагрузками.
    Практические рекомендации:

    • Скорость (Speed): Уменьшите общую скорость печати и, что важнее, скорость холостых перемещений (travel speed) на 25–30%.
    • Ускорение (Acceleration): Это более важный параметр. Снизьте его значение вдвое. Например, если у вас стояло 3000 мм/с², поставьте 1500 мм/с². Именно высокие ускорения создают пиковые нагрузки на моторы.

    Но помните, это не решение, а «костыль». После этого нужно искать и устранять первопричину — будь то слабое натяжение ремня, низкий ток или что-то еще.

  9. Проблема не решается. Как подготовить данные для обращения в сервисный центр или к сообществу?

    Чтобы вам могли помочь, предоставьте максимум информации:

    1. Фотографии: Сделайте четкие фото неудачной печати с разных ракурсов, чтобы был виден характер смещения. Приложите фото механики проблемной оси (ремни, шкивы, мотор).
    2. G-code файл: Сохраните тот самый G-code, на котором произошел сбой. Иногда проблема кроется в специфических командах.
    3. Настройки слайсера: Сделайте скриншоты ключевых настроек (скорости, ускорения, ретракты, охлаждение).
    4. Логи принтера: Если ваша прошивка это позволяет (Klipper, Marlin с TMC-драйверами), сохраните лог-файлы или вывод диагностических команд (например, M122) сразу после сбоя.
    5. Описание: Четко опишите, что вы уже проверили и какие изменения вносили. Это сэкономит время и поможет экспертам быстрее найти корень проблемы.

Итоги и рекомендации по профилактике

Проделав большой путь от распознавания проблемы до тонкой настройки электроники, мы подошли к самому главному. Это закрепление знаний и выработка привычки правильного ухода за 3D-принтером. Смещение слоев, как и многие другие дефекты печати, гораздо проще предотвратить, чем устранять его последствия. Давайте соберем воедино все ключевые выводы и составим план действий, который поможет вам забыть об этой неприятности.

План действий при первом обнаружении смещения

Итак, печать пошла наперекосяк, и вы видите явное смещение слоев. Первое правило – без паники. Немедленно остановите печать, чтобы не тратить пластик и время. Теперь, пока принтер не остыл, проведем экспресс-диагностику.

  1. Определите ось смещения. Сдвиг произошел по оси X (влево-вправо) или по оси Y (вперед-назад)? Это сразу сужает круг поисков до конкретной механики и электроники.
  2. Проверьте механику «наощупь». При выключенных моторах (команда Disable Steppers или просто выключите принтер) аккуратно подвигайте печатающую голову по оси X и стол по оси Y. Движение должно быть плавным, без заеданий, рывков или посторонних звуков. Если чувствуете сопротивление, ищите причину. Возможно, что-то попало на направляющие или в ремень.
  3. Осмотрите ремни и шкивы. Это самая частая причина. Проверьте натяжение ремня на проблемной оси. Он не должен провисать, но и не должен быть перетянут. Убедитесь, что шкив на валу шагового двигателя надежно затянут установочными винтами и не прокручивается.

Эти три шага занимают не больше пяти минут, но в 80% случаев помогают найти корень проблемы. Если быстрая проверка ничего не дала, переходим к плановому техническому обслуживанию.

Чек-лист для регулярной профилактики (ежемесячно)

Чтобы принтер работал как часы, ему нужен регулярный уход. Сделайте эти проверки своей полезной привычкой, и вероятность внезапных сбоев значительно снизится. Выделите на это час раз в месяц.

  • Ремни (оси X и Y): Проверьте натяжение. Ремень не должен провисать, но и не должен быть натянут как струна. При легком нажатии он должен слегка пружинить. Осмотрите его на предмет износа, трещин и потертых зубьев.
  • Направляющие (валы или рельсы): Протрите их чистой тканью без ворса, смоченной в изопропиловом спирте, чтобы удалить старую смазку, пыль и частички пластика. После этого нанесите тонкий слой подходящей смазки (например, литиевой для валов или специальной для рельсов).
  • Проводка: Внимательно осмотрите все провода, идущие к шаговым двигателям и концевым выключателям. Ищите потертости, заломы и повреждения изоляции. Аккуратно подергайте разъемы на плате управления и на моторах, чтобы убедиться в надежности контакта.
  • Охлаждение драйверов: Если у вас есть доступ к плате управления, проверьте, не забился ли пылью вентилятор, обдувающий драйверы. Убедитесь, что радиаторы на чипах драйверов сидят плотно. Перегрев драйверов – одна из скрытых причин пропуска шагов.
  • Крепления: Проверьте затяжку винтов, крепящих шаговые двигатели к раме, а также всех элементов кареток и стола. Вибрации со временем могут ослабить соединения.

Настройки принтера для снижения рисков

Агрессивные настройки скорости и ускорений могут выжать из принтера максимум производительности, но также увеличивают риск смещения слоев. Если стабильность для вас важнее скорости, придерживайтесь консервативных значений.

  • Скорость и ускорение: В вашем слайсере найдите настройки скорости печати (Print Speed) и ускорений (Acceleration). Если вы часто сталкиваетесь со сдвигами, попробуйте снизить эти значения на 20–30% от ваших привычных. Это уменьшит инерционные нагрузки на механику и даст моторам больше шансов отработать перемещения точно.
  • Напряжение на драйверах (Vref): Это более тонкая настройка. Недостаточный ток на моторе приводит к пропуску шагов под нагрузкой. Слишком высокий ток вызывает перегрев мотора и драйвера, что также ведет к сбоям. Регулировать Vref нужно очень осторожно, небольшими шагами (по 0.05 В), с помощью мультиметра и керамической отвертки. Общее правило: найдите спецификацию вашего шагового мотора, посмотрите его номинальный ток и выставьте Vref так, чтобы ток был примерно на 70–85% от номинального. Без опыта лучше не трогать этот параметр или делать это под руководством более опытных коллег.

Когда справиться самому, а когда просить помощи

Для новичков: Вы точно можете самостоятельно справиться с проверкой и регулировкой механики. Натянуть ремень, затянуть шкив, почистить и смазать направляющие – все это не требует глубоких знаний. Если проблема не ушла после этих манипуляций или если вы подозреваете электрику (например, нужен замер Vref, а вы не знаете, как это делать), лучше обратиться за помощью. Отличное место для этого – тематические форумы и сообщества в соцсетях. Опишите свою проблему, приложите четкие фотографии дефекта и вашего принтера, укажите модель и какие шаги вы уже предприняли. Вам обязательно помогут.

Для опытных мастеров: Если вы уже уверенно отличаете драйвер от мосфета и не боитесь перепрошивать плату, ваш круг возможностей шире. Вы можете диагностировать неисправность драйвера, заменить его, проверить целостность проводки, настроить ток через прошивку (например, в Marlin или Klipper). Но и здесь бывают тупиковые ситуации. Если вы перепробовали все, от замены мотора до танцев с бубном вокруг прошивки, а сдвиги остаются, возможно, проблема в самой плате управления или в блоке питания. В этом случае свежий взгляд со стороны от такого же опытного коллеги из сообщества или обращение в сервисный центр может сэкономить вам много времени и нервов.

Что почитать дополнительно

Для глубокого погружения в тему рекомендую изучить официальную документацию. Там вы найдете самую точную и актуальную информацию.

  • Прошивка Marlin: Ищите разделы, посвященные командам M906 (настройка тока драйверов через прошивку) и M122 (расширенная диагностика драйверов TMC).
  • Прошивка Klipper: В документации обратите внимание на файл конфигурации printer.cfg и секции, отвечающие за настройку шаговых двигателей (stepper) и драйверов TMC.
  • Документация производителей драйверов: Если вы знаете, какие чипы драйверов установлены на вашей плате (например, Trinamic TMC2209), найдите их даташит (datasheet). В нем будет исчерпывающая информация о рабочих напряжениях, токах и режимах работы.

Помните, что стабильная работа 3D-принтера – это результат не разового ремонта, а постоянного внимания и ухода. Удачи в печати!
